GLL500/5.5/S手动给煤机500/5.5/B变频链式给煤机
一、GLL500/5.5/S链式给煤机结构型式特点
1、漏斗漏斗是连接料仓及给料机料槽的矩形短接，漏斗上部法兰与料仓口法兰相匹配，下部法兰与料体连接,以保证来料有效进入料仓。
2、料槽
整个料槽围成一个相对封闭的箱体，以保证上部来料能够有效进入刮板链上部，便于物料自开口处由刮板输送至下一级输送系统，同时保证不使物料散落。
3、闸门
置于漏斗与导料槽之间，分手动及电动两种（用户可以根据情况选择），同时具有可调节输送量的功能。当关闭闸门时，上部料仓停止来料，给料机停止给料；当给料机需要给料工作时，先启动给料机电动机，给料机开始运转，随后开启闸门，使来料顺利进入料槽，开始正常给料。每班停运时，要先关闭闸门，然后将料槽内物料清理干净,严禁在物料堆满料仓情况下启动。
4、链条、刮板输送装置
链条采用高强度大节距板式辊子链，刮板采用优质碳素结构钢锻打加工制成，材质45，具有高强度高耐磨性；便于实现连续运输。这种刮板链给料方式，大大提高了设备使用寿命，较适合用于大块度、矸石含量较高矿井的原煤及其它物料的输送。
5、传动链轮组、改向链轮组
传动链轮组装有两件四齿专用板式辊子链链轮，与改向链轮组相呼应，当传动机构带动传动链轮组转动时，传动链轮组带动板式辊子链及刮板进行物料输送，完成输送料过程。
6、传动机构

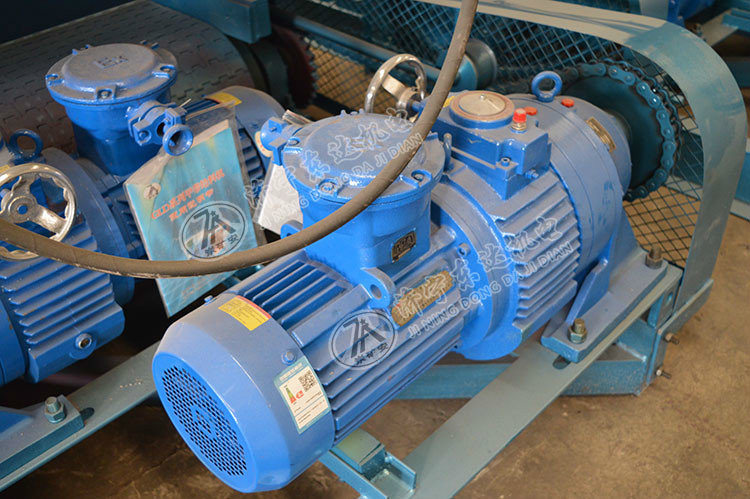

采用MB摆线针轮减速机，具有无级调速功能。传动平稳、可靠，调速方便，用户可根据来料量大小调节转速。
输出轴与头轮组采用32A套筒滚子链连接，便于更换，使用寿命长。
7、底架
由型钢焊接而成，牢固稳定，是支撑上部各部件的载体。
项目
型号
电机
功率
KW
电压
V
环境
给料量
t/h
给料调整方式
安装尺寸
mm
外型尺寸mm
重量
g
GLL500/5.5/S
5.5kw
380/660
660/1140
防爆型
200-500
手动
无极
同K3
高1530、宽1580、长3080
3600
GLL500/5.5/B
调速
变频
高1530、宽1580、长3080
3850
GLL700/7.5/S
7.5kw
300-700
手动
无极
同K4
高1700、宽1740、长3400
3900
GLL700/7.5/B
调速
变频
高1700、宽1740、长3400
4100
GLL1000/7.5/S
7.5kw
500-1000
手动
无极
同K3
长3050、宽1580、高1550
3850
GLL1000/7.5/ B
调速
变频
长3385、宽1390、高1550
4190
GLL1500/11/S
11kw
800-1500
手动
无极
同K4
长3400、宽1835、高1650
4950
GLL1500/11/ B
调速
变频
长3810、宽1645、高1650
5290
GLL2000/15/S
15kw
1000-2000
手动
无极
同K4
长3550、宽1835、高1950
6410
GLL2000/15/ B
调速
变频
长3810、宽1705、高1950
6750
GLL3000/18.5/S
18.5kw
1600-3000
手动
无极
同K4
长4050、宽1835、高2450
7210
LL3000/18.5/ B
调速
变频
长4310、宽1705、高2450
