K3（330）往复式给煤机-技术参数表
往复式给煤机在洗煤厂被广泛应用，由于现场环境较为恶劣，往复式给煤机偏心传动机构经常会发生一些不同程度的损坏。本文根据K3型往复式给煤机在马头洗选厂实际应用过程中出现的具体问题进行分析，并对其偏心机构进行改进，采用滚动摩擦替代了原有滑动摩擦，将易损件进行更换。结果表明改造成功，彻底解决了偏心瓦磨损、脱落、螺丝松动和丝杠拉折等问题，降低了设备的故障率，保证了设备运行的稳定性，收到了可观的成效。
K3（330）往复式给煤机--技术参数表
规格型号 功率kw 电压v 适应环境 大给料量t/h 给料底盘大行程，mm 曲柄转速r/min 安装尺寸mm 外形尺寸mm 重量kg
GLW225/4/S 4 380～660 防爆型 225 200 57 同K2 型往复式给料机 长3520 宽1380 高1380 1420
GLW330/7.5/S 7.5 330 200 62 同K3型往复式给料机 长3913 宽1376 高1486 1980
GLW590/18.5/S 18.5 590 240 62 同K4型往复式给料机 长4740 宽1632 高1543 2880
K3（330）系列往复式给料机适用于适用于矿山、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运，可将散料经料仓均匀的转载到胶带机或其它筛选设备、贮存装置上。实现对矿石、砂煤、粮食等散装物料的均匀给料。此系列给料机的给料槽是由驱动装置经曲柄连杆装置作直线往复运动。当给料槽前移时，借惯性力和摩擦力的作用将物料移走，此时料斗中的物料落下，使之不能后退而在前端卸下。此系列给料机传动装置为悬挂式，可直接布置在料斗下，安装方便。
K3（330）系列往复式给料机的优点是给料均匀、稳定，给料量可调，外形高度小，结构简单、调节安装方便，工作可靠，使用寿命长。
K3（330）往复式给煤机-- 主要结构及工作原理

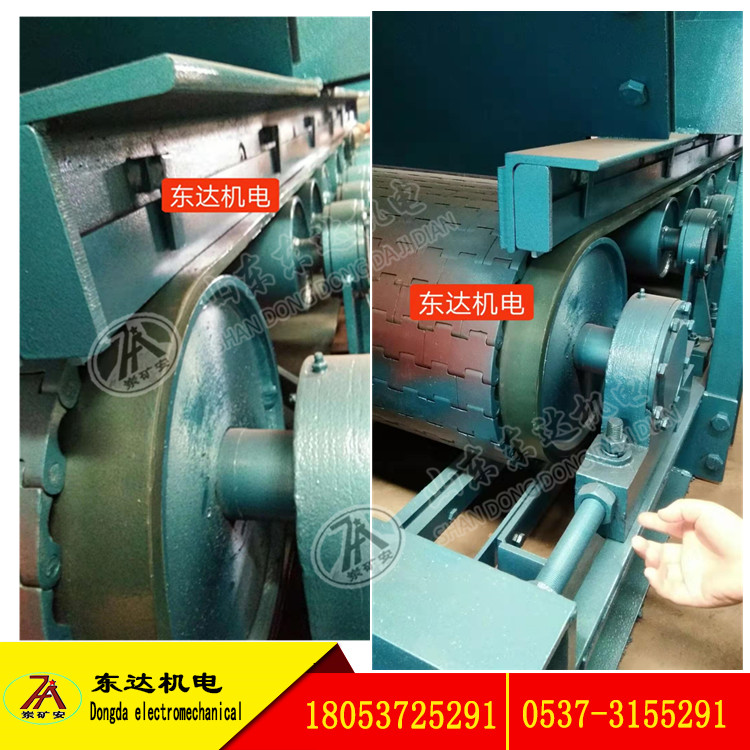

此系列给料机是由底架、传动平台、漏斗、闸门、曲柄连杆机构及滚轮等组成，具体详见结构示意图。其传动原理：当电动机开动后，经弹性联轴器、减速器、曲柄连杆装置拖动倾斜的底架在滚轮上作直线往复运动，将物料均匀地卸到运输机械或其它筛选设备上。此给料机有带漏斗、带调节阀门与带漏斗、不带调节闸门等多种组合型式。当输送坚硬物料时，可考虑在槽底加设衬板。
分析往复式给煤机曲柄机构的受力情况，找到给煤机运行振动大的原因。给煤机检修后验收时，应根据给煤机活动底板与曲柄连杆机构的运行方向，及时调整给煤机电机转向，保证给煤机以z佳方式运行。
